Testbilder
Testvideos
[73MB]

  Helligkeit/& Kontrast ist richtig
eingestellt wenn im Schwarzfeld
 noch ein Kreis erkennbar ist!

Livestream starten

alles downloaden [86MB]

 Tipps zur Videogestaltung [Skript - Aufnahme - Schnitt]

Filmformate

70 mm   35 mm   16 mm   8 mm
.
1:2,2 [Breitbild]   1:1,33 [Normalbild]   1:1,33 [Normalbild]   1:1,33 [Normalbild]
1:1,37 [Normalbild mit Tonspur] 1:1,37 [Normalbild mit Tonspur]
  1:1,66 [kaschiertes Breitbild] 1:2,35 [anamorphotisches Breitbild]
  1:1,85 [kaschiertes Breitbild (USA)]
  1:2,35 [anamorphotisches Breitbild]



Videoformate
(Druckersion hier anzeigen) (Codec-Pack hier downloaden)

AVI [DV]   SD [4:3]   768x576   25F/s   uncomprimiert   PCM 44kHz
  SD [16:9]   1024x576   25F/s   uncomprimiert   PCM 44kHz
  HD   1920x1080   25F/s   uncomprimiert   PCM 44kHz
MPEG   Film*   720x576   25F/s   4600kbps   MP2 48kHz
Film   1280x720   25F/s   9000kbps   MP2 48kHz
Film   1920x1080   25F/s   15000kbps   MP2 48kHz
DVD*   720x576   25F/s   4600kbps   MP2 DolbyDigital
BluRay   1920x1080   24F/s   25000kbps   MP2 DolbyDigital
MOV   SD   Orginalgröße   25F/s   1200kbps   AAC 48kHz
HD   1280x720   25F/s   9000kbps   AAC 48kHz
MP4   SD [4:3]   768x576   25F/s   1200kbps   MP3 48kHz 128kbps
SD [16:9]   1024x576   25F/s   1200kbps   MP3 48kHz 128kbps
HD   1280x720   25F/s   4500kbps   MP3 48kHz 320kbps
Stream [4:3]   480x360   25F/s   720kbps   MP3 48kHz 128kbps
Stream [16:9]   640x360   25F/s   720kbps   MP3 48kHz 128kbps
.
(* anamorphotisches 16:9-Breitbild einstellbar)
.
. AVI MPEG   MP4
HD SD   HD SD   .
CD   --- ---   --- ---   3 Std
DVD   --- ---   --- 2 Std    20 Std
BD   --- ---   2 Std ---   ---
Stick   --- ---    10 min je GB    35 min je GB     4 Std je GB
500GB   2 Std  4 Std   80 Std  350 Std
   AVI      >   Rohmaterial
  Videoschnitt

.

 MPEG >  Archiv
DVD/BD
Sticks

.

 MP4    > Internet

Videoprojektion
(Druckversion hier anzeigen)

 Einsatz

Hersteller

Typ

Helligkeit

Lampe

Handbuch

 Home  NEC  L51W-LED  500 lm

 20000 Std

L51W-LED
 Home  OPTOMA  HD83  1600 lm 2500 Std  HD83
 Profi  NEC  PA500U  5000 lm 4000 Std  PA500U
 Profi  PANASONIC  PT-DZ21KE  20000 lm 2000 Std  PT-DZ21KE
.

Projektionsberechnungen für Beamer von NEC / Optoma / Panasonic

Videokonverter
(VGA nach HDMI)   (HDMI nach VGA)

Videoanschlüsse
(Druckversion hier anzeigen)

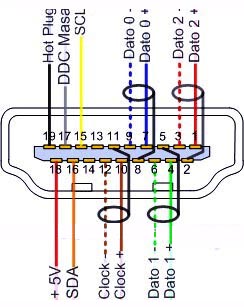

HDMI

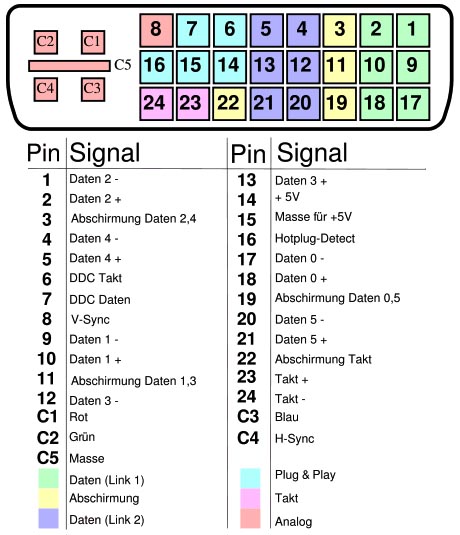

DVI

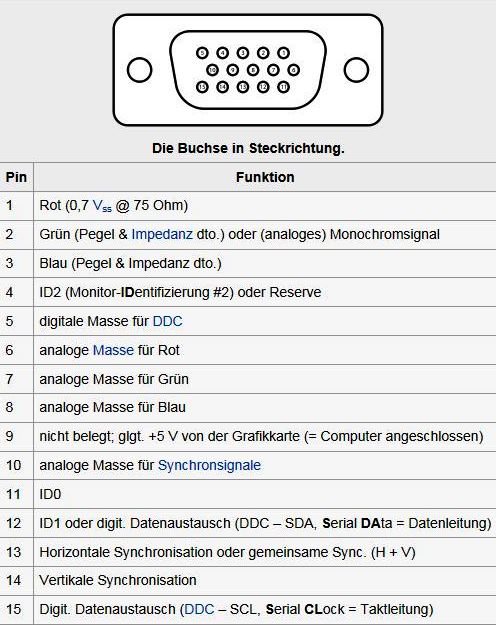

VGA

SCART

Buchse
[Frontansicht]
  <<< Ausgang[VCR/DVD]
  >>> Eingang[TV]
.
  1 < Audionausgang/rechts (500mV)
  2 > Audioneingang/rechts
  3 < Audioausgang/links  (500mV)
  4 - Masse[Ton]
  5   Masse[Blau]
  6 > Audioeingang/links
  7   Blau
  8   12V Schaltspannung (Wiedergabe aktiv)
  9   Masse[Grün]
 10   Datenleitung-1
 11   Grün
 12   Datenleitung-2
 13   Masse[rot]
 14   Datenleitung-3
 15   Rot
 16   Synchronsignal (für RGB-Betrieb)
 17 - Masse[Video]
 18   Masse[Synchronsignal]
 19 < Videoausgang (1Vss an 75Ohm)
 20 > Videoeingang (1Vss an 75Ohm)
 21 - Steckerabschirmumg/Masse

Hosiden (S-Video)

 Buchse [Frontansicht]
.
 1: Masse-Y
 2: Masse-C
 3: Video (Y)
 4: Chrominanz (C)

DIN (veraltet)

Buchse [Frontansicht]
.
1: Schaltspannung (+12V für Videoeingangsbetrieb)
2: Video [Eingang/Ausgang] (1Vss an 75Ohm)
3: Masse
4: Audio-links [Eingang/Ausgang]   (250mV)
5: int. Betriebsspannung (+12V)
6: Audio-rechts [Eingang/Ausgang] (250mV)

DVD-Regionalcode

Code

Region

0 Studio-Player [Regionalcodefrei]
1 USA, Kanada und US-Außenterritorien
2 West- und Mitteleuropa, Grönland, Südafrika, Ägypten und Naher Osten, Japan
3 Südost-Asien, Südkorea, Hongkong, Indonesien, Philippinen, Taiwan
4 Australien, Neuseeland, Mexiko, Zentralamerika, Südamerika
5 Osteuropa und Länder der ehemaligen UdSSR, Indien, Afrika
6 China
7 z.Z. nicht vergeben (Reserve)
8 Internationales Territorium [z.B. Flugzeug/Schiff]



BluRay-Regionalcode

Code

Region

A Amerika, Japan, Südostasien, Nord- und Südkorea, Hongkong, Taiwan
B Europa, Australien, Neuseeland, Naher Osten, Afrika
C Zentral- und Südasien, China, Russland, Indien
