Sicherheitsregeln bei Arbeiten an Elektroanlagen  &  Prüfung ortsveränderlicher Geräte
.

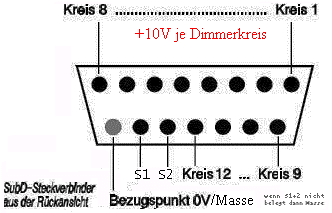

Beleuchtungspläne (Vorlagen)     DMX-Codierung per DIP/DIL-Schalter

 1 Masse
 2 DMX (-)
 3 DMX (+)
 .
 Verbindungsleitung ist 2-adrig-geschimt
 > am Verbindungsende ist ein Abschluss
    vorzunehmen [120 Ohm zwischen 2-3]
Ersatz für Glühlampen Seite drucken

[Recyclinghinweise beachten]
.

Glühlampe

 Leuchtstofflampe

 LED





Hinweise zur Umstellung
auf LED-Beleuchtung
(Dimmerbetrieb)

LED-Dimmer{Busch/Jaeger}

(alt)

(Halogen)

(Energiesparlampe)

.

.

.

.
25 Watt   20 Watt   7 Watt   3 Watt   250 Lumen
40 Watt   30 Watt   9 Watt   5 Watt   470 Lumen
60 Watt   45 Watt   15 Watt   9 Watt   800 Lumen
75 Watt   57 Watt   20 Watt    11 Watt    1000 Lumen
 100 Watt   77 Watt   23 Watt   14 Watt    1600 Lumen
150 Watt     32 Watt     20 Watt     2250 Lumen

  Keramikfassung erforderlich!

Kompaktleuchtstofflampe Einsatz in technischen Räumen
[Keller/Werkstatt]

> weiss
> nicht dimmbar!


Bestellung bei Amazon
.
Kompaktleuchtstofflampe Einsatz in Deckenschalen (besonders in niedrigen Räumen)
[Küche, WC]

> weiss
> nicht dimmbar!

Bestellung bei Amazon
.
  Einsatz als Saal-Beleuchtung
[Kino/Theater/Kirche]

> klar
> dimmbar

Achtung: Keramikfassung erforderlich!
Bestellung bei Amazon
.
Einsatz in Wand/Decken/Standleuchten
(auch mit E14-Sockel und Kerzenform)

> klar
> dimmbar


Bestellung bei Amazon
.
Halogenglühlampenset Einsatz in Kronleuchter und Wandleuchten
[Wohnbereich]

> klar
> Decor-Aufsätze in diversen Formen und Glasarten
> dimmbar

 Bestellung bei Paulmann
.
  Einsatz in Wand/Decken/Standleuchten
(auch mit E14-Sockel und Kerzenform)

> matt
> warmweiss
> nicht dimmbar


Bestellung bei Amazon
.
  Einsatz in Kronleuchter und Wandleuchten
[Wohnbereich]

> klar
> warmweiss
> dimmbar / LED-Filament


Bestellung bei Amazon
.
  Einsatz in Decken, Möbel, PAR16-Scheinwerfer
[Wohnbereich/Außenwerbung[IP54]]

> matt
> warmweiss
> per Dimmer schaltbar!
   0-15% > aus | ab 30% > an mit voller Helligkeit
   ! Ersatzlast{2,2kOhm/25Watt} im Dimmerkreisausgang erforderlich

Bestellung bei Amazon
.
  Einsatz in Notenpultbeleuchtung (passend zu K&M 12250)

> klar
> warmweiss
> per Dimmer schaltbar!
   0-15% > aus | ab 30% > an mit voller Helligkeit
   ! Ersatzlast{2,2kOhm/25Watt} im Dimmerkreisausgang erforderlich

Bestellung im Elektrofachmarkt
.
  Einsatz in Kühlschrank, Nähmaschine


> matt
> nicht dimmbar


Achtung: nicht für Herd/Backofen!
Bestellnummer: 4052899907096
.
  Einsatz in Aussen-Lichterketten [Leuchtkörper nicht aus Glas]
Einsatz in Klemmleuchte zur Technik-Beleuchtung


> matt
> nicht dimmbar

Bestellung bei Amazon

  Einsatz in Bühnenscheinwerfer [Theaterbetrieb]

> klar
> dimmbar

 Achtung: Spezialsockel GY 9,5!
 Anleitung zur Lampenjustierung!
 Bestellung bei Thomann
.
  Einsatz in Flächenstrahler

> klar
> dimmbar


Achtung: nur mit Schutzglas betreiben! [Ersatzgläser]
Bestellung bei Amazon
.
