PC-Wartung

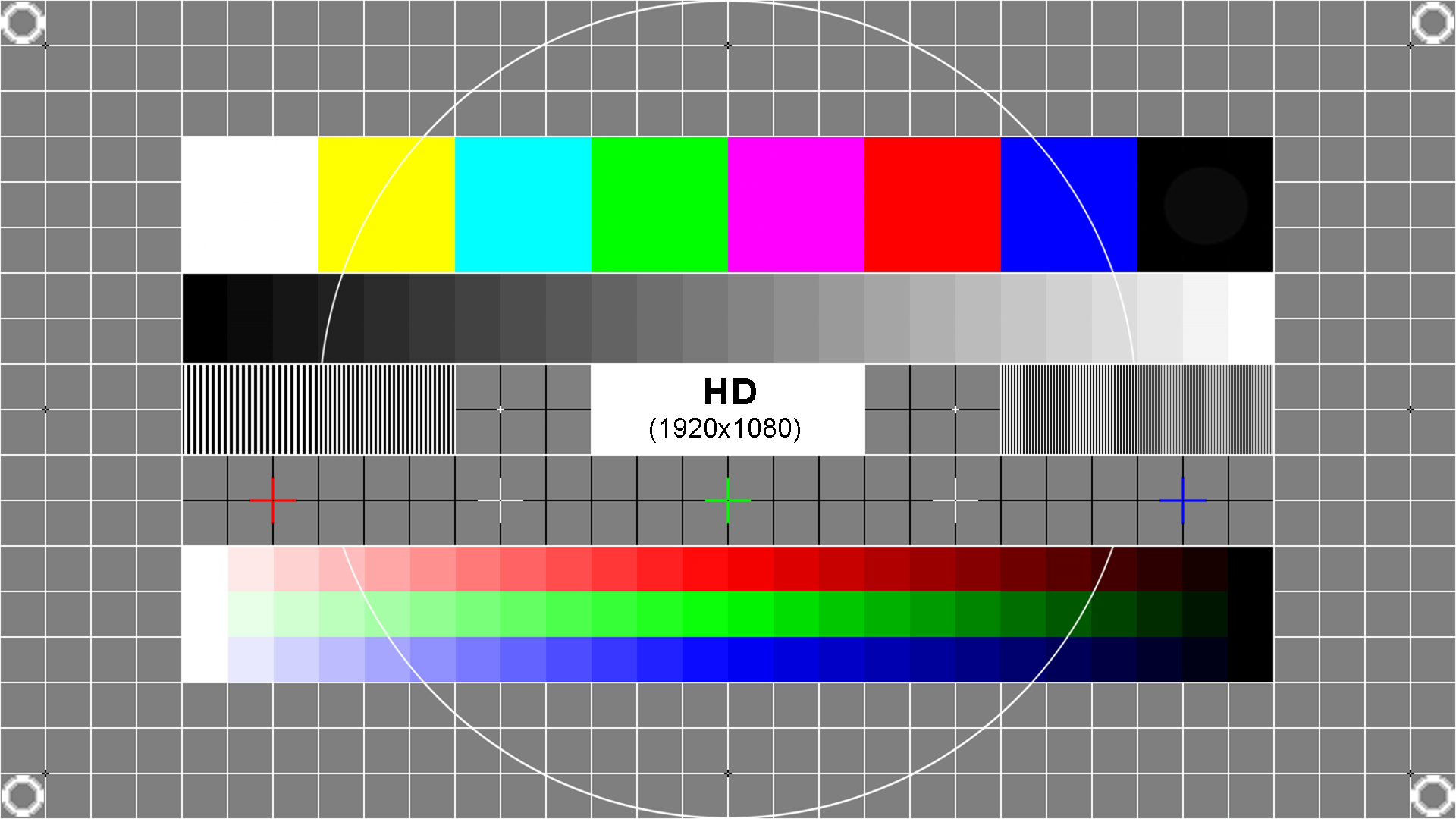

div. Testbilder

Helligkeit/Kontrast richtig
eingestellt, wenn ein Kreis
im Schwarzfeld sichtbar ist

Firefox-spezial	.	div. portable Anwendungen (Opensource) beiliegende Anleitung/Inhalt/Info lesen Defender-Warnungen beachten (hier lesen)
portableProgramme
USB-Stick

Hinweise zum PC-Schutz vom Bundesamt für IT-Sicherheit

DSL-Test

Bitte upgraden/installieren Sie Win10/11
Letzte finale Version ist Win10[21H1] > es folgt Win11 [vor dem Win11-Upgrade erst die PC-Kompatibilität prüfen]
Wenn das wegen technischer Probleme [z.B zu alte Hardware] nicht möglich, dann unbedingt die systeminterne Virensoftware "SecurityEssential" deinstallieren und durch "Avira-Antivir" ersetzen. Wechseln Sie nur in diesem Fall den Standardbrowser in "Morzilla-Firefox".

Hinweis: Zur Einrichtung einer drahtgebundenen Internetverbindung nicht die optional mitgelieferte Software-CD/DVD installieren. Ab WinXP und höher ist keine externe Software erforderlich. Benutzen Sie dafür immer die interne Software des Betriebssystems.

bei Analog/ISDN-Verbindung [Modem] per Systemsteuerung eine DFÜ einrichten und dort die Zugangsdaten [Einwahltelefonnummer/Benutzername/Kennwort] eingeben
bei DSL-Verbindung [LAN] per WEBbrowser das Configurations-Menü des Routers aufrufen und dort die Zuganngsdaten [Benutzername/Kennwort] eingeben
bei Funk-Verbindung [WLAN] im Menü des WLAN-Adapters [Taskleiste] die Stationskennung [SSID] auswählen und den Verschlüsselungscode [WPA2] eingeben

Firewall-Portfreigaben

.
Up/Download (FTP)		20,21
WEB-Seiten (HTTP)		80,443,8080
Netzwerkdrucker (IPP)		631, 9100
Messenger		1080
.
Posteingang (POP3)		110
		995 (SSL)
Posteingang (IMAP)		143
		993 (SSL)
Postausgang (SMTP)		25
		465 (SSL)
		587 (SSL bei Web.de)

Verkabelung

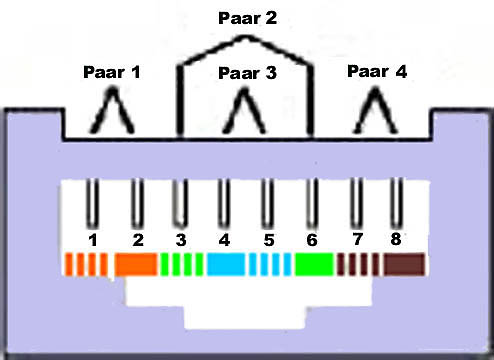

LAN [volldublex]	CAT5/7	1(ws/or), 2(or), 3(ws/gn), 4(bl), 5(ws/bl), 6(gn), 7(ws/br), 8(br)
LAN [halbdublex]	Tel-Ltg	1(rt), 2(sw), 3(ws)(gn), 6(ge)
DSL	Tel-Ltg	4(rt), 5(sw)
..
LAN/DSL-Kombidose	CAT5/7	1(ws/or), 2(or), 3(ws/gn), 4(bl), 5(ws/bl), 6(gn)
*ISDN/DSL-Kombidose	CAT5/7	1(ws/or), 2(or), 3(ws/gn), 4(bl), 5(ws/bl), 6(gn), 1´(ws/br), 2´(br)
*Tel/DSL-Kombidose	CAT5/7	1(ws/or), 2(or), 3(ws/gn), 4(bl), 5(ws/bl), 6(gn), 1´(ws/br), 2´(br)
.

    ________
   ||||||||||
   |12345678|
   |  ____  |
   | |____| |
    ---||---
       ||
  RJ45 ||
 (Feder unten)

1:1

Crossover

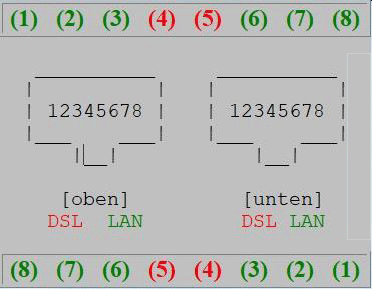

LAN/DSL-Dose [RJ45]

(1) (2) (3) (4) (5) (6) (7) (8)

   __________       __________
  |          |     |          |
  | 12345678 |     | 12345678 |
  |___    ___|     |___    ___|
      |__|             |__|

     [oben]           [unten]
    DSL  LAN          DSL LAN

(8) (7) (6) (5) (4) (3) (2) (1)

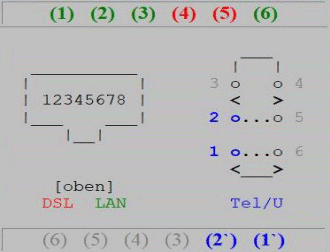

LAN/DSL/Tel-Kombidose [RJ45/TAE]

(1) (2) (3) (4) (5) (6)

                         ___
   __________           |   |
  |          |        3 o   o 4
  | 12345678 |          <   >
  |___    ___|        2 o...o 5
      |__|
                      1 o...o 6
                        <___>
     [oben]
    DSL  LAN            Tel/U

(6) (5) (4) (3) (2`) (1`)

VGA


   1: Rot     6: Masse(Rot)
   2: Grün    7: Masse(Grün)
   3: Blau    8: Masse(Blau)

   10: Masse(Synchron)
   13: Synchron-Horizontal
   14: Synchron-Vertikal

DVI (analog)

	.	C1: Rot
		C2: Grün
		C3: Blau
		C4: Horizontal
		8: Vertikal
		-- Masse

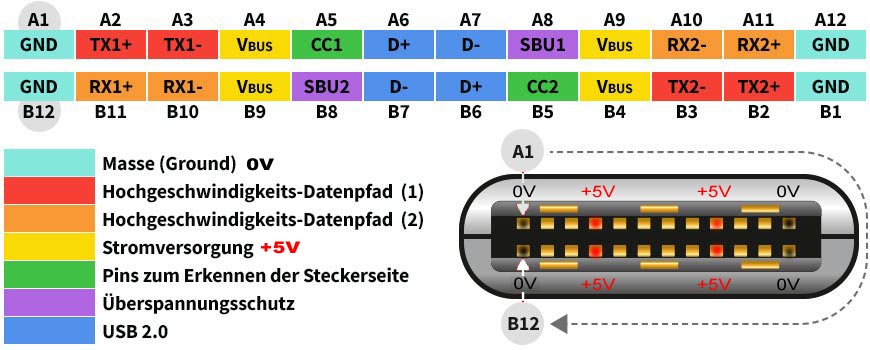

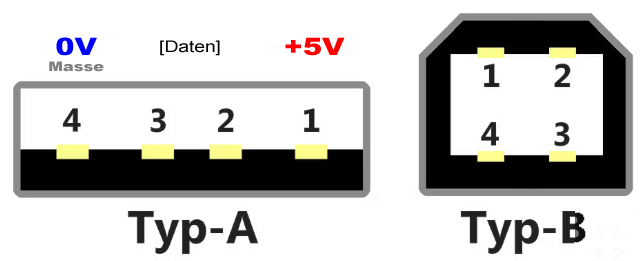

USB

Firewire (IEEE1394)
